Нарезка швов в бетоне: технология, оборудование и ошибки

Введение

Каждый раз, когда я выезжаю на объект с только что залитой бетонной плитой, первый вопрос, который слышу от прораба, звучит примерно так: «Когда нарезать швы и чем?» Казалось бы, мелочь — тонкий пропил в плите. Но именно от этой операции зависит, останется ли пол ровным через год или покроется сетью хаотичных трещин. Нарезка деформационных швов — это не финальный штрих, а полноценный технологический этап, встроенный в работу с бетоном. В этой статье разберу механику процесса, покажу, какое оборудование реально решает задачу, и назову главные ошибки, которые превращают хорошую заливку в брак.

Зачем нарезать швы: физика бетона, которую нельзя игнорировать

Бетон твердеет, усаживается и меняет объём при перепадах температуры — это физика, которую не отменить. В среднем бетонная плита усаживается на 0,04–0,06 % от линейного размера. Для секции длиной 10 м это 4–6 мм. Усилия, возникающие при сдерживании усадки, легко превышают предел прочности на растяжение, и бетон рвётся там, где ему удобно, а не там, где нужно проектировщику.

Деформационный шов — это искусственно созданное слабое место: зона, куда бетон «уйдёт» в первую очередь. Трещина образуется внутри шва, а не на поверхности. Итог — контролируемое раскрытие в нужной точке, а не произвольные сколы по всей плите.

Этот принцип прописан в СП 29.13330.2011 «Полы», СНиП 2.03.13–88 и конкретизирован в ГОСТ 13015–2012 применительно к конструкциям из сборного бетона. Соблюдение нормативных требований — не бюрократия: это гарантия, что плита переживёт проектный срок.

Виды деформационных швов

Прежде чем выбирать оборудование, нужно понимать, какой именно шов вы режете: требования к геометрии и срокам существенно различаются.

Усадочные (температурно-усадочные) швы — самый распространённый вид. Нарезаются в свежеуложенном бетоне через 4–24 часа после заливки, пока идёт активная фаза гидратации. Глубина — 1/3 толщины плиты. Шаг — не более 30–40 толщин плиты (как правило, 3–6 м на полах, 4–8 м на дорожном покрытии). Ширина реза — 3–5 мм.

Конструкционные (рабочие) швы — образуются на стыке захваток при разновременном бетонировании. Режутся при возобновлении работ или в процессе зачистки торца захватки. Требуют подрезки под прямым углом и тщательной зачистки.

Изоляционные швы — отделяют плиту от стен, колонн, фундаментов. Как правило, формируются закладкой демпферной ленты до заливки, но иногда дорезаются машиной после распалубки.

Температурные (расширительные) швы — характерны для дорожных покрытий и открытых площадок с большой сезонной амплитудой температур (свыше 40 °С). Ширина — до 20–30 мм, заполняются сжимаемым вкладышем.

Оптимальные сроки: критическое окно нарезки

Нарезка в «зелёном» бетоне — самая сложная в части тайминга. Если приступить слишком рано, кромки шва выкрашиваются, диск тянет за собой зерна заполнителя, и шов превращается в рваную борозду. Если опоздать — бетон уже набрал прочность и успел треснуть спонтанно.

Ориентировочные сроки нарезки усадочных швов:

Температура воздуха	Начало нарезки	Крайний срок
+25 °С и выше	4–6 часов	8–10 часов
+15–25 °С	6–10 часов	14–16 часов
+5–15 °С	10–18 часов	24 часа
Ниже +5 °С	По состоянию	До 36 часов

На практике я всегда провожу контрольный срез в тестовом месте: если кромки держатся и диск идёт без рывков, время выбрано правильно. Особое внимание — жаркой погоде: при +30 °С и солнечном прогреве плиты бетон может достичь нужной стадии уже через 3–4 часа.

Признаки готовности бетона к нарезке

Бетон готов к нарезке, когда выполняются три условия одновременно:

след от обуви на поверхности не глубже 3–5 мм (нога не проваливается, но лёгкий отпечаток остаётся);
при надавливании пальцем поверхность не продавливается, но ноготь ещё оставляет царапину;
контрольный пропил резчиком даёт ровные кромки без выкрашивания и «вырывания» зерна.

Если бетон уже жёсткий и кромки пропила отламываются крупными кусками — опоздали. Придётся обеспечить дополнительный уход за трещинами и, возможно, поверхностную заделку.

Технология нарезки швов: пошаговое руководство

Шаг 1. Разметка

Перед включением резчика на плиту наносится разметка: меловой шнур или маркер. Линии должны быть прямыми, пересекаться под прямым углом. Карты нарезки разрабатываются заранее по проекту. Для стандартной промышленной плиты толщиной 150 мм при шаге 4 м схема нарезки выглядит так: прямоугольные или квадратные секции не крупнее 4×4 м, швы вдоль колонн — изолирующие по всему периметру.

Шаг 2. Подготовка оборудования

Проверить уровень масла и топлива в двигателе, убедиться в исправности системы подачи воды (бак заполнен, трубки не пережаты), проверить затяжку диска и целостность алмазного сегмента. Диск подбирается под марку бетона и тип реза (мокрый или сухой). Для мокрого реза свежего бетона — сплошной алмазный диск по бетону с непрерывным сегментом.

Шаг 3. Нарезка

Резчик устанавливается в начало линии разметки, выносное направляющее колесо совмещается с отметкой. Диск опускается плавно, без рывков. Скорость подачи — 0,5–1,5 м/мин в зависимости от состояния бетона и диаметра диска. Охлаждение водой — непрерывное: расход 5–8 л/мин. Не следует форсировать скорость: перегрев диска ведёт к потере алмазных сегментов и неравномерному рабочему торцу. На пересечениях швов работают аккуратно: подходят к точке пересечения и останавливаются, не перерезая уже готовый шов насквозь (это ослабляет угол плиты).

Шаг 4. Уборка шлама

Сразу после нарезки шов продувается или промывается, удаляется абразивный шлам. Если шлам схватится внутри, он будет препятствовать свободному раскрытию шва и нивелирует весь эффект нарезки.

Шаг 5. Уход за бетоном

После нарезки поверхность продолжают увлажнять или укрывают плёнкой: нарезка не отменяет уходовые мероприятия.

Выбор оборудования: какой резчик нужен для вашей задачи

На рынке аренды представлены три функциональных типа резчиков.

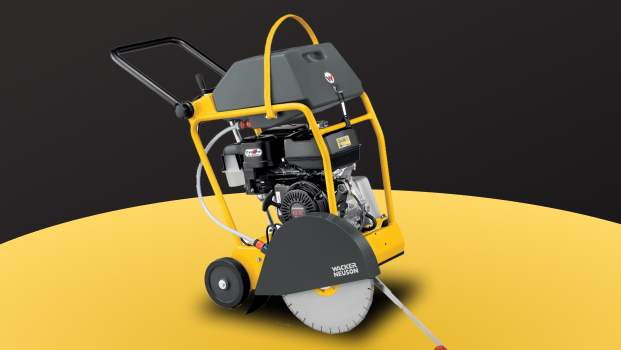

Машины для нарезки швов (шовнарезчики) — самоходные колёсные аппараты с алмазным диском, предназначенные для работы строго в горизонтальной плоскости. Это основной инструмент для полов и дорожных покрытий. Диаметр диска 350–500 мм, глубина реза 120–195 мм. Наличие направляющего колеса обеспечивает ровную линию без применения рейки-упора. Бак для воды объёмом 20–32 л снижает частоту остановок.

Ручные резчики (бензиновые и электрические) — удерживаемый оператором инструмент, схожий по принципу с угловой шлифмашиной, но с глубиной реза до 128 мм и защитным кожухом. Незаменим на вертикальных поверхностях, в стеснённых условиях, при демонтаже и разборе завалов. Вес 10–12 кг. Для обширных горизонтальных полов ручной резчик — не основной инструмент, а вспомогательный: оператор быстро устаёт держать его в нужном положении.

По типу привода машины делятся на бензиновые и электрические. Бензин — для открытых площадок, дорог, полевых условий: нет привязки к сети. Электрика — для закрытых помещений: нет выхлопа, меньше шум.

Ключевые параметры выбора:

Глубина реза — выбирается исходя из толщины плиты по правилу 1/3: плита 150 мм → шов не менее 50 мм; плита 250 мм → не менее 83 мм; плита 300–500 мм → диск 500 мм обязателен.
Мощность — от 5 л.с. для тонких плит до 11–12 л.с. для дорожных покрытий толщиной 200+ мм.
Объём бака для воды — чем длиннее непрерывный рез, тем больше нужен бак: от 20 л для коротких секций, от 32 л для длинных прогонов.
Вес — лёгкие модели (69 кг) проще транспортировать и маневрировать, тяжёлые (94–96 кг) дают стабильность на скорости и меньше вибрируют.

Герметизация швов: завершающий этап

Нарезанный шов не оставляют открытым: в полость попадает вода, грязь и абразив — это ускоряет разрушение кромок и снижает несущую способность в зоне шва.

Порядок герметизации:

Выждать полное раскрытие шва — обычно 28 суток после заливки (бетон набирает 100 % проектной прочности).
Очистить полость от шлама, пыли и рыхлых частиц: продувка сжатым воздухом + щётка.
При необходимости заложить шнур-заполнитель из вспененного полиэтилена — он формирует правильную форму поперечного сечения герметика (соотношение ширины к глубине слоя 1:1 или 2:1).
Нанести герметик строительным пистолетом: движением в одну сторону, без воздушных карманов.

Материалы герметизации по ГОСТ 25621–83:

Полиуретановые герметики — наилучшая эластичность и адгезия к бетону, выдерживают знакопеременные деформации. Рекомендуются для нагружаемых полов, парковок, дорог.
Силиконовые герметики — стойкость к UV и перепадам температур, применяются на открытых площадках.
Эпоксидные составы — жёсткая заделка конструкционных швов, где раскрытие не предполагается.

Неправильный выбор герметика — отдельная категория ошибок: жёсткий эпоксидный состав в усадочном шве приводит к разрушению прилегающего бетона уже при первом цикле нагрева.

Типичные ошибки при нарезке швов

Ошибка 1. Нарушение тайминга. Нарезка до достижения бетоном нужной стадии твердения — выкрашивание кромок, дефектный шов. Нарезка после образования спонтанных трещин — шов уже не выполняет функцию.

Ошибка 2. Недостаточная глубина реза. Шов глубиной менее 1/3 толщины плиты не создаёт достаточного ослабления: бетон трескается рядом, а не по шву. Правило простое — меряем толщину плиты, делим на 3, берём диск с запасом.

Ошибка 3. Отклонение от разметки. Кривые швы нарушают эстетику и создают неравномерное распределение напряжений. Используйте выносное колесо на машине и заранее нанесённую разметку шнуром.

Ошибка 4. Работа без охлаждения. Сухой рез допустим только специальным диском и лишь на коротких участках. При длительной нарезке без воды диск перегревается, теряет сегменты и оставляет поджог на кромках.

Ошибка 5. Неправильная схема нарезки. Нарезка только в одном направлении без швов вокруг колонн или вдоль стен провоцирует сколы в угловых зонах. Любой жёсткий элемент (колонна, пилон, приямок) должен быть изолирован швом по периметру.

Ошибка 6. Оставлять шов незаполненным. Открытый шов — прямой путь воды под плиту, набухания основания и поднятия покрытия. Герметизация обязательна, особенно в условиях переменного увлажнения.

Заключение

Нарезка деформационных швов — это не опция, а обязательная часть технологии работы с бетоном. Выбор момента нарезки важнее выбора оборудования: профессиональный резчик не исправит ошибку, допущенную в тайминге. Но правильно подобранная машина с нужной глубиной реза, стабильной подачей воды и достаточной мощностью значительно упрощает работу и снижает риск брака.

Если предстоит разовый объект — покупать технику за несколько сотен тысяч рублей нецелесообразно. Правильное решение — взять профессиональный шовнарезчик в аренду в ВиРент, получить гарантированно исправное оборудование и при необходимости — доставку на объект в Москве и Подмосковье.

→ Каталог резчиков и бетонорезов в аренду

FAQ

1. Через сколько часов после заливки нарезают швы?

Стандартное окно — 4–24 часа, в зависимости от температуры и состава смеси. При +20 °С обычно приступают через 6–10 часов. Ориентир — бетон держит вес оператора, но поверхность ещё царапается ногтем. Контрольный тестовый пропил в нейтральном месте подтвердит готовность.

2. Какой диск нужен для нарезки швов в бетонном полу?

Для мокрого реза по «зелёному» бетону подходит алмазный диск с непрерывным (монолитным) сегментом. Диаметр — исходя из требуемой глубины: 350 мм даёт рез до 120 мм, 500 мм — до 195 мм. Диски не входят в стандартную комплектацию аренды, уточняйте наличие у менеджера ВиРент при оформлении заказа.

3. Можно ли резать швы без воды?

Сухой рез допустим на коротких отрезках специальными дисками для сухого реза. При нарезке длинных прогонов без охлаждения диск быстро перегревается, теряет сегменты и повреждает кромки шва. Для профессиональной нарезки с охлаждением предназначены все модели в каталоге ВиРент.

4. Чем заполнить деформационный шов после нарезки?

Для нагружаемых полов и дорожных покрытий — эластичный полиуретановый герметик (ГОСТ 25621–83). Перед нанесением шов очищают, при необходимости закладывают шнур-заполнитель из вспененного полиэтилена для регулировки глубины. Эпоксидные составы применяются только для конструкционных швов без раскрытия.

5. Какой резчик выбрать для тонкой плиты (100–150 мм) на складском полу?

Для такой задачи достаточно модели с диском 350 мм и глубиной реза 120 мм — Wacker Neuson BFS 735 A или MFS 735A. Оба весят 69 кг, оснащены баком воды 20 л и арендуются от 1 120 ₽/сут. Если плита толще 200 мм или работы на открытой площадке — выбирайте модели с диском 500 мм: BFS 1350 A или MFS 1350.
