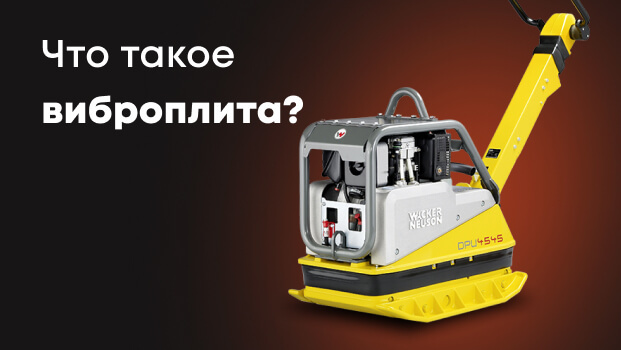

Современное строительство невозможно представить без использования специализированного оборудования, упрощающего, ускоряющего подготовительные работы, позволяющего с минимальными усилиями добиться желаемого результата. Характерный пример – виброплита, используемая для уплотнения грунта, песчано-гравийной подложки и других сыпучих стройматериалов, использующихся в качестве основания для фундамента, брусчатки, асфальта. Уплотнение способствует увеличению несущей способности, продлевает срок эксплуатации объекта, защищает его от просадки, увеличивает стойкость к внешним физическим воздействиям.
Конструктивные особенности
Описание устройства виброплиты, ее конструкции выглядит следующим образом:
Рабочая плоскость. Чугунный или стальной лист. Он находится в прямом взаимодействии с уплотняемой поверхностью, позволяет обеспечить ее необходимые характеристики.
Возбудитель. Механизм, передающий механическое усилие на плиту, генерирующий колебания определенной силы и частоты. Выполнен он в формате цилиндра с одним или несколькими валами, зафиксированного на рабочей плоскости. Для одновальных виброплит характерна возможность перемещения только вперед, двухвальные – поддерживают задний ход.
Металлическая рама с амортизаторами, на которой закреплен двигатель, вырабатывающий энергию для работы возбудителя.
Двигатель. В зависимости от типа и спецификации, оборудование комплектуется бензиновыми, дизельными ДВС или электромоторами. Для соединения моторной муфты и вала возбудителя используется ременная передача.
Рукоятка. Она позволяет оператору прочно удерживать виброплиту, направлять ее в нужную сторону. На рукоятке расположены основные органы управления, клавиши, переключатели, рычаги. Хорошо, если комплектацией дополнительно предусмотрены вставки, снижающие вибрацию рукояти. Это увеличит комфорт работы, в особенности, по наиболее сложным, плотным поверхностям.
На некоторых моделях также присутствуют вспомогательные компоненты. Например, бак для воды полезен при работах на песчаных и других поверхностях, смачивание которых увеличит эффективность уплотнения, исключит налипание материала на металлический лист, контактирующий с ним. Колеса упрощают транспортировку техники до рабочей зоны по асфальту. Работу на брусчатке лучше вести виброплитами, укомплектованными резиновыми ковриками, снижающими выраженность вибрационного воздействия, исключающими повреждение тротуарного покрытия.
Принцип действия
Каток уплотняет, выравнивает покрытие исключительно за счет своей массы, виброплита же использует более технологичный и эффективный принцип. Возвратно-поступательные движения рабочего элемента передают на поверхность всю мощность, создаваемую двигателем, благодаря чему уже за один проход удается добиться выраженного выравнивания и уплотнения. Весит оборудование, при этом гораздо меньше катка.
Конкретный рабочий алгоритм зависит от типа устройства, его функциональности, комплектации, вида установленного привода.
Назначение
Использование виброплит актуально при выполнении следующих работ:
Укладка, восстановление дорожного полотна на автомобильной магистрали, обустройство тротуара, дорожек в саду или парковой зоне, формирование насыпи для дальнейшего монтажа железнодорожной линии.
Обустройство основания, подушки для дальнейшего сооружения, заливки фундамента.
Уплотнение спортивной, детской, игровой площадки.
Выравнивание рельефа для оформления, разбивки газона, клумб.
Обустройство парковочной, промышленной зоны, как на открытом пространстве, так и в промышленном цеху.
Масса
Чтобы виброплита позволила уверенно справиться с поставленными задачами, при этом ее эксплуатация не была сопряжена со значительными трудностями, а покупка – с лишними расходами, необходимо правильно подобрать модель. Важный классификационный фактор – вес. Представлены следующие классы:
Легкие. Масса не превышает 75 килограммов, глубина трамбовки – около 15 сантиметров. Ориентированы на работу с брусчаткой или тротуарной плитки, уплотнение тротуаров, отсыпанных песком, щебенкой, гравием.
Средние. Масса – 85-110 килограммов, глубина трамбовки – четверть метра. Тяжесть позволяет быстрее и эффективно справляться с уплотнением асфальтового полотна, ориентированного на пешеходное движение или нерегулярный проезд легкового транспорта.
Тяжелые, от 150 до 220 килограммов с глубиной трамбовки более 30 сантиметров, в зависимости от типа, особенностей покрытия. Применяются для ответственных строительных работ, при уплотнении траншей, дорог.
Сверхтяжелые. Вес такого оборудования доходит до половины тонны, оно ориентировано на выполнение наиболее ответственных, специализированных, задач, восстановление крупных автомагистралей, прокладку железнодорожных веток.
Способ перемещения
Наибольшее распространение получило самоходное оборудование, конструкция которого описана выше. Виброплита находится под управлением оператора, что обеспечивает маневренность и простоту применения на любых площадках. Более производительные и мощные решения, использующиеся во время масштабных работ, могут относиться к одному из следующих типов:
Прицепные. Перемещение обеспечивается вспомогательным транспортом, к примеру, грузовым авто.
Навесные. Фиксируются как дополнительная навеска на экскаваторе или тракторе.
Переставные. Перестановка виброплит с места на место выполняется при помощи крана-манипулятора.
Ширина
Чем шире рабочая плоскость, тем большую площадь удастся уплотнить за один проход. Для работ в стесненных условиях, на общественных пространствах, садовых дорожках, узких траншеях, лучше использовать компактное оборудование. Нужно учитывать и зависимость давления на грунт от массы и ширины плиты. Массивная узкая модель обеспечивает максимально качественное уплотнение с первого раза, избавляет от необходимости повторных проходов.
Тип двигателя
Самая простая виброплита укомплектована электроприводом. Работает он достаточно тихо, не выделяет выхлопных газов, что обеспечивает возможность использования в закрытых помещениях с плохой вентиляцией, однако, не обладает высокой мощностью. Второй ограничивающий фактор – привязка к источнику питания, рабочая зона ограничена длиной кабеля, ее расширение возможно при помощи удлинителя или генератора. Наконец, нельзя забывать о безопасности, недопустима работа в дождь, при повышенной влажности воздуха, слишком высок риск удара током. Электрические устройства подойдут для уплотнения достаточно легкого грунта, песка. В хозяйстве могут оказаться полезными не только сетевые, но и аккумуляторные аналоги, время автономной работы составляет около часа. АКБ снимает ограничения с радиуса рабочей зоны, исключает привязку к источнику питания.
Наиболее сбалансированными по стоимости и производительности выглядят аналоги с бензиновым двигателем. Мощность таких виброплит различна, без особых сложностей удастся найти как модели для масштабных, так и для периодических работ небольшого объема. Нужно учитывать довольно высокий уровень шума, создаваемого ДВС, так что наушники для оператора не окажутся лишними.
На самых мощных виброплитах используется дизельный двигатель. В быту и на небольших стройплощадках они встречаются крайне редко, ориентированы на наиболее масштабные промышленные работы.
Вибрационное усилие
Для бытовых моделей характерны значения от 8 до 10 килоньютонов, чего хватит для садовых дорожек, мелких работ. Для асфальта в пешеходных зонах придется использовать более мощные аналоги, создающие усилие около 16 кН, для автомагистралей, тяжелых грунтов, щебня крупной фракции – 20-25.
Нужно учитывать, что высокая мощность – это не всегда хорошо. Например, для тротуарной плитки или брусчатки даже усилие в 15 кН может оказаться критическим, покрытие попросту разрушится. Оптимальным выглядит использование виброплит, металлическая плоскость которых закрыта эластичным полимером, резиной, что уменьшает выраженность нагрузки, исключает порчу плитки.
Прочие моменты
При подборе виброплит нужно обращать внимание и на другие моменты. Например, конструкция должна быть максимально надежной, чтобы выдержать интенсивные механические нагрузки. Оптимальный вариант – металлические несущие элементы, пластик позволяет уменьшить массу, упростить эксплуатацию, однако, негативно сказывается на долговечности, ограничивает эксплуатационный ресурс.
Для бензиновых и дизельных виброплит важный показатель – топливный расход и объем бака. Характеристики должны быть сбалансированными, чтобы не пришлось делать регулярные остановки для дозаправки.
